MebaEco 335, 410 ja 510 DGA vannesahat

MebaEco 335, 410 ja 510 DGA vannesahat ovat täysautomaattisia, kahteen suuntaan kääntyviä CNC-vannesahoja. Meban sahat valmistetaan Saksassa.

Huom! Lisävaruste nippupuristimet pienentävät katkaisukapasiteettia.

Kaikissa sahamalleissa

• Pienin katkaistava Ø           5 mm
• Lyhyin katkaisupituus         5 mm
• Työkorkeus                          750 mm
• Teränopeus                         15–150 m/min

Konemitat ja painot

Vakiovarusteita

• Lastuharja ja lastusudit
• Jäähdytysnestevarusteet
• 1 kpl vannesahanterä Z4/6
• Suomenkielinen käyttöpaneeli sekä käyttöohjekirja
• 335 DGA-1000 sahassa CE – Suoja-aita
• Pitkäsyöttöisissä sahoissa CE- Valoverhot

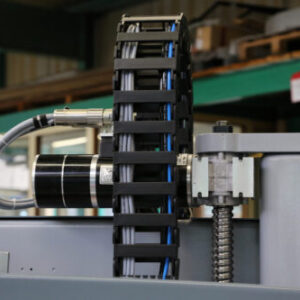

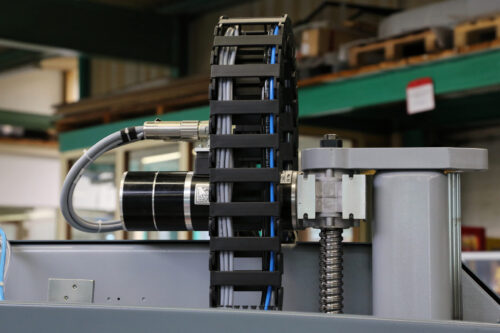

Materiaalin pituussyöttö lineaarijohteita pitkin, servo-kuularuuvin välityksellä

Pituussyöttöpuristimet liikkuvat lineaarijohteita pitkin servokuularuuvin välityksellä, joka antaa tarkan ja huolto vapaan liikkeen.
Materiaalin puristus täysi-iskuisilla hydraulisilla puristimilla.

Syöttöpuristimien toiminta

Kun materiaali on syötetty terälle, pääpuristin ottaa materiaalista kiinni ja sahaus alkaa.
Syöttöpuristin lähtee peruuttamaan itseään heti sahauksen alettua, seuraavaan ohjelmoituun pituuteen.
Kun sahaus on valmis, syöttöpuristin on valmiina syöttämään heti seuraavan katkaisumitan, jolla saadaan katkaisusykli mahdollisimman nopeaksi.

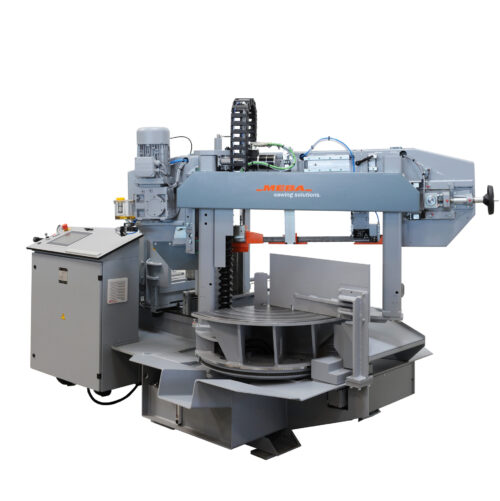

Patentoitu kulmakääntö ERP Nr. 0491120

Sähköinen astekulmien kääntömekanismi ja astekulmasta +135 kääntö toiseen ääripäähän -30 astetta, liikkeen kokonaisaika n. 7 sekuntia.

90-asteen kulmassa olevat sähköisesti ja portaattomasti liikkuvat, hydraulisesti puristavat puristimet.

Katkaisukulmasta huolimatta, kääntöpiste suhteessa katkaisukohtaan pysyy aina vakiona.

Kun sahakaari kääntyy, materiaalipuristin liikkuu automaattisesti sen mukana, puristus on aina lähellä katkaisulinjaa.

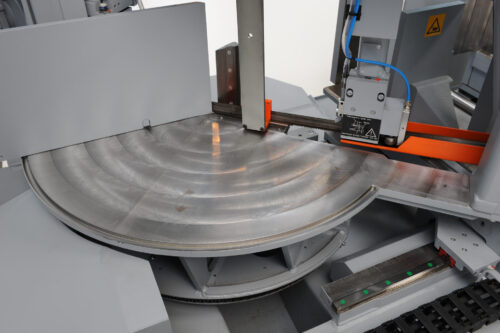

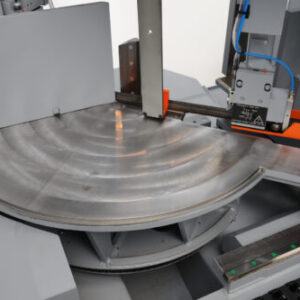

Myös materiaalipöytä kääntyy sahakaaren mukaisesti ja sahanterä osuu aina yhteen ja samaan pöydässä olevaan uraan.

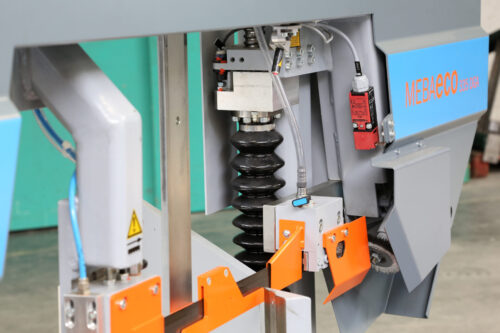

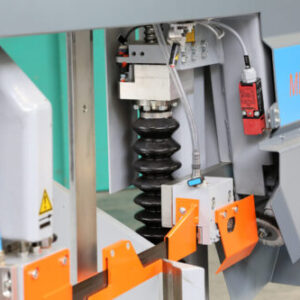

Automaattinen katkaisupaineen säätöjärjestelmä

Jos sallittu katkaisuvoima ylittyy, syöttönopeus pienenee automaattisesti kunnes katkaisuvoima on taas sallitulla alueella.

Esim. H-palkin sahauksessa, syöttönopeus pysyy säädetyllä syöttönopeudella palkin reunojen kohdalla.
Keskipienaa sahattaessa, jossa on enemmän materiaalia, nopeus laskee automaattisesti ja voima nousee.
Terän tullessa läpi keskikohdasta, nopeus nousee takaisin säädettyyn arvoon ja voima pienenee.

Tämä takaa aina tasaisen, tarkan ja muuttumattoman syötön koko katkaisun ajan.
Optimaalinen katkaisusuoritus, käyttöikä ja terän kesto.

Elektroninen minimipyörinnän – ja teränkatkeamisen valvonta.

Servokuularuuvi ohjattu sahakaari, 3n asteen kulmalla

Sahakaaren liike lineaarijohteita pitkin, sähköisellä kuularuuvisyötöllä, takaavat erittäin tasaisen ja värinä vapaan terän syötön.
Automaattinen sahakaaren korkeudensäätö materiaalin mukaan.
Sahakaaren alas – ja ylös ajo pikaliikkeellä, myös katkaisun jälkeen, materiaalin kohdattua vaihtaa automaattisesti säädetylle syöttönopeudelle.

Yhdessä Meban automaattisen katkaisupaineen ja syötönsäätö toiminnon kanssa sekä automaattisella terien sisäänajo ohjelmalla, taataan optimaalinen terän kuormitus, terän kestoaika sekä katkaisu suoruus.
Tarkka terän ohjaus teräohjain paketeilla; Laakerit ja jousikuormitetut kovametallipalat ja materiaalin leveyden mukaan säädettävällä teränohjausarmilla.

Servokuularuuvi ohjattu

10” Kosketusnäyttöpaneeli, irrallinen ohjauspulpetti

Kaikki sahan toiminnot tehdään kosketusnäyttö paneelista; Manuaalitoiminnot, automaattiohjelman teko sekä niiden käyttö.
Erittäin selkeät näppäimien symbolit sekä helppo ohjelmoinnin teko

Yli 100 ohjelman muisti

Joka ohjelmaan voidaan tallentaa peräkkäin settejä ja jokainen setti sisältää;
-Katkaisumitan
-Kappalemäärän
-Astekulmat
-Katkaisunopeuden, teränopeuden sekä katkaisupaineen
-Automaattinen uuden terän sisäänajo-ominaisuus

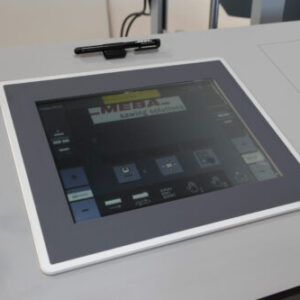

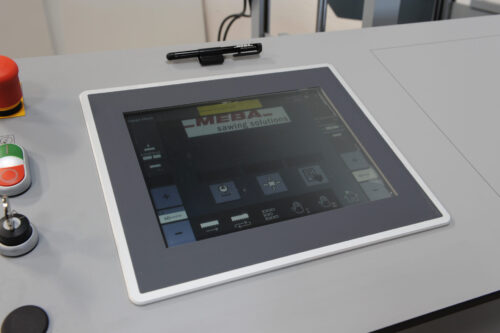

MebaEco DGA Kosketusnäyttöpaneeli

MebaEco 335 DGA-1000 Lyhytsyöttöiset vannesahat

MebaEco DGA -sahoja on ns. lyhytsyöttöisiä sekä pitkäsyöttöisiä malleja.
335 DGA-1000 on lyhyt syöttöinen sahamalli, jossa materiaalin pituussyöttö yhdellä iskulla, on 1000 mm.
Siinä on kevyemmät puristimet kuin pitkäsyöttöisissä ja sahan rakenne on yksi osainen eli itse saha sekä syöttölaite ovat kiinteä paketti.
335 DGA-1000 sahamallissa ohjauspulpetti on kiinteästi sahassa kiinni.

335 DGA-1000 vannesahan puristimiin on saatavana lisävarusteena uritetut puristin leuat varmistamaan hyvä pito myös isojen, painavien palkkien kanssa.
Lisävarusteena on saatavana myös toiminto, jolloin myös syöttöpuristimen kiinteä leuka aukeaa silloin, kun puristin hakee uuttaa katkaisumittaa, jolla varmistetaan, että puristin ei osu materiaalin peruutuksen aikana.

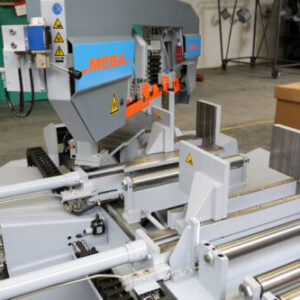

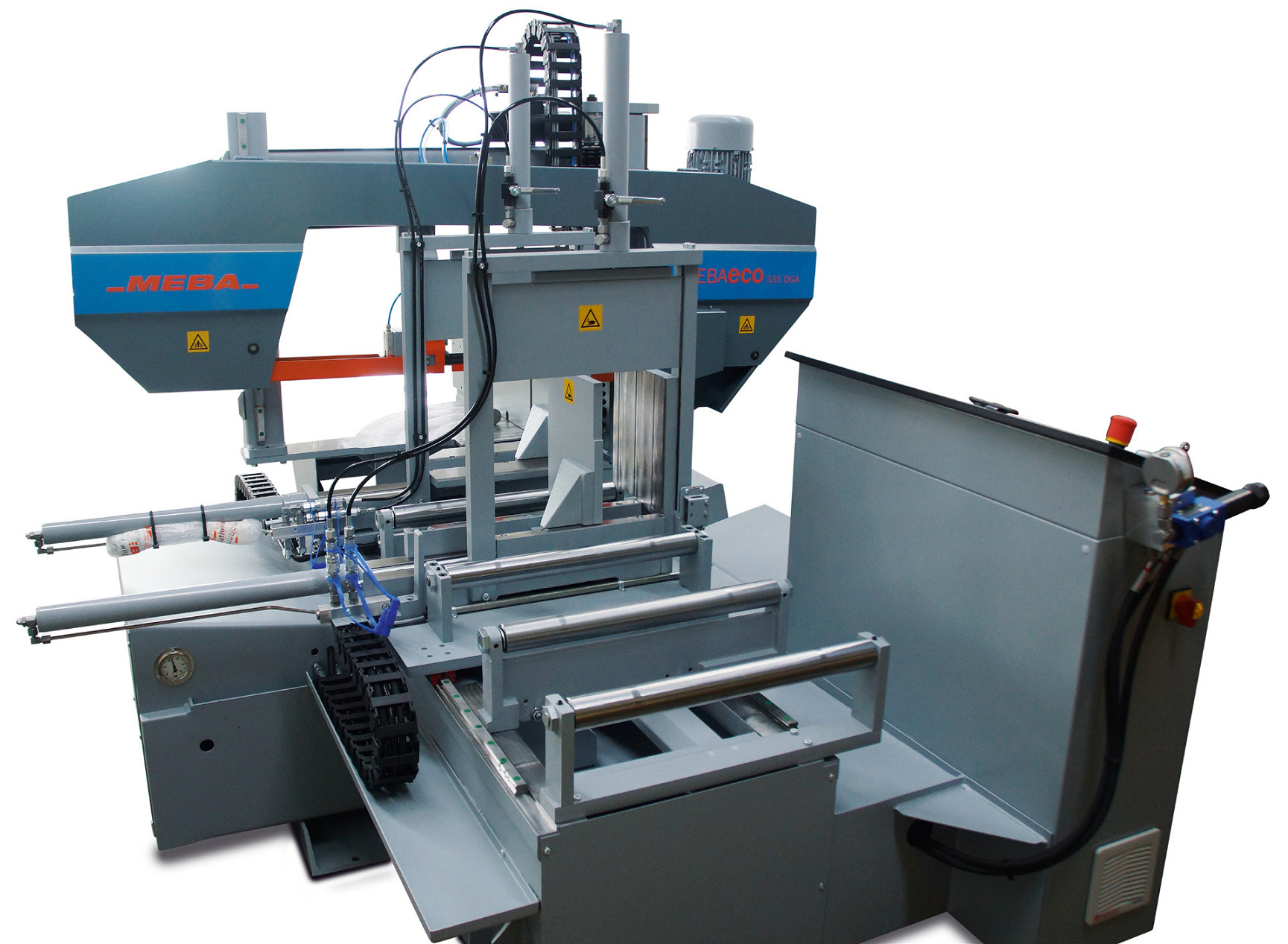

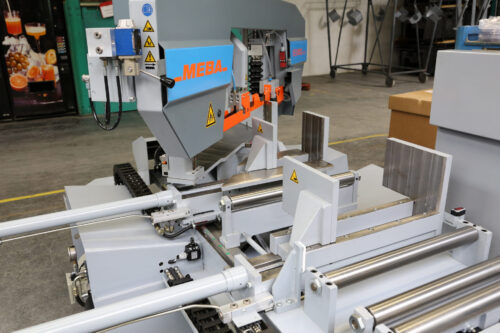

MebaEco 335 DGA-1000 vannesaha

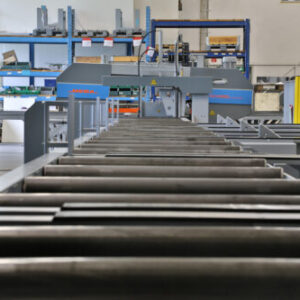

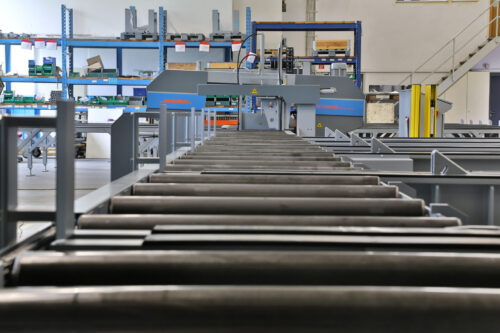

MebaEco DGA pitkäsyöttöiset vannesahat

Pitkäsyöttöisissä MebaEco sahoissa on erittäin järeä syöttöpuristinsekä irrallinen ohjauspulpetti.
Syöttöpituudet lähtevät 2300 mm ja pituuksia saa oman tarpeen mukaisesti aina +1000 mm. Pitkäsyöttöinen sahamalli on oikea valinta silloin, jos sahattavat katkaisupituudet ovat yleensä pitkiä, yli 2 metrisiä. Silloin saha pystyy syöttämään tarvittavan pituuden yhdellä syöttöliikkeellä.

Syöttöpuristimen uritetut leuat varmistavat hyvän pidon materiaalista. Kun syöttöpuristin lähtee hakemaan seuraavaa katkaistavaa materiaalimittaa, puristimen molemmat leuat (kiinteä & liikkuva) aukeavat, välttääkseen osumista
materiaalin pintaan peruuttaessaan.

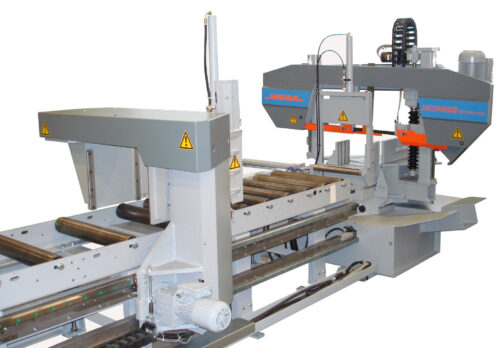

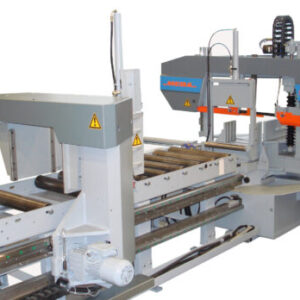

MebaEco 335 DGA-4300 vannesaha

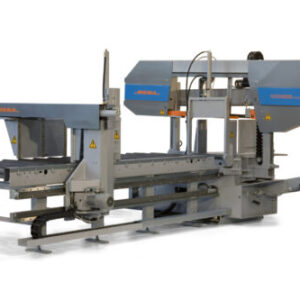

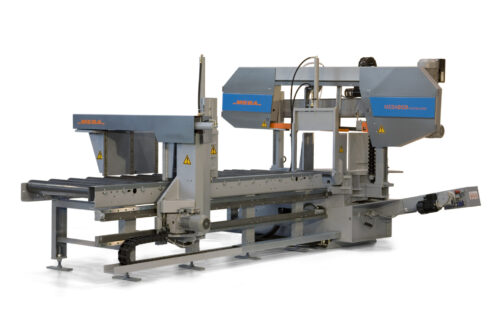

MebeEco 410 DGA-2300 vannesaha

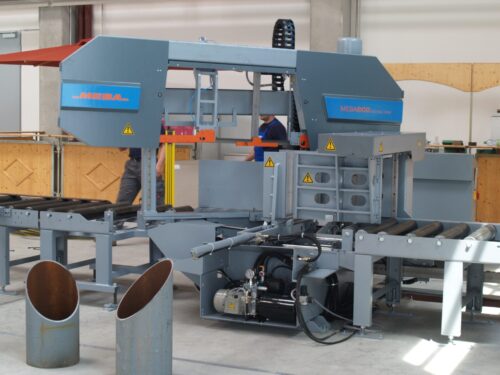

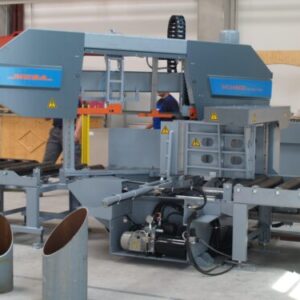

MebaEco 510 DGA-3300 vannesaha

Oletko kiinnostunut MebaEco 335, 410 ja 510 DGA vannesahoista? Ota yhteyttä myyntiimme ja kysy lisää!
